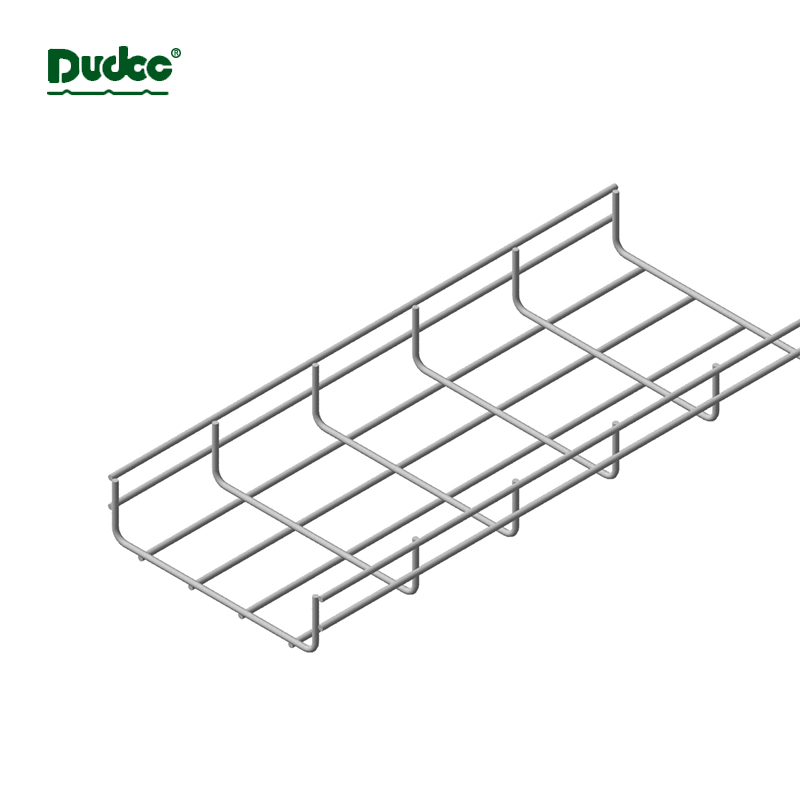

网格桥架分为弧边，直边，槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

网格桥架分：热镀锌网格桥架  热镀锌网格桥架 喷塑网格桥架  不锈钢网格桥架

通常规格为100*50；100*100；150*100；200*100；300*100；400*100；500*100; 600*100;  800*100等等；

常用规格为100*50；100*100；200*100；300*100；400*100；

网格桥架优势

1、可以独立架设, 全部零件均需进行镀锌处理，结构轻盈，防火，防腐；

2、线路和设备的检修非常快速安全

3、灵活简便

网格式桥架产品无需订制任何弯头，三通等部件，均可根据施工实际情况做成各种形式。这个特点对于设计人员以及安装人员来说都非常简便，可大幅度缩短安装时间。国内获得UL认证的网格桥架生产商。

4、降低电缆采购成本并降低能耗

网格式桥架为开放式，线缆自然通风散热，热量不会聚集，桥架内温度不会升高。因此线缆性能得到优化，可以使用截面积更小的电缆，从而降低电缆采购成本。

5、形式美观

由于线缆可见，要求施工时线缆顺序摆放，而且网格式桥架做工精细，更能依照客户要求喷涂成各种颜色，整个系统在安装完毕后显得很生动，打破以前机房黑色或灰色为主调的沉闷气氛。另外一种流行的做法是采用本色的桥架但使用彩色电缆，由于是开放桥架，所以安装完毕后也十分美观。

6、优 秀的承载能力

网格式桥架虽然轻便，但并不牺牲重要的承载性能。桥架采用直径4mm-6mm的高品质钢丝根据力学原理进行优化配置混合，并采用特殊订制的焊接机进行横纵交叉焊接及其侧弦和顶弦的T型焊接，以达到每个焊点能承受500公斤的张力。T型焊接所形成的安全T型边沿是网格式桥架的全球**，避免了焊接点的尖锐端面，不仅能保护线缆，对施工及安装人员也更安全；7.网格式桥架有多种表面处理可供选择。对于一些特殊的环境，网格式桥架还可以提供经钝化的304L和316L高品质不锈钢系列桥架和配件，确实保证产品的经久耐用性。

为什么选择山河电气的网格桥架？

不同产品的用途：

1.材料：

Q235B钢材网格电缆桥架/ 304不锈钢网格电缆桥架/ 316不锈钢网格电缆桥架/ 316L不锈钢网格电缆桥架

2.表面处理：

电镀锌网格桥架-锌层厚度10um以上，适合于室内使用。

 热镀锌网格桥架-锌层厚度60um以上，适合于室外使用。

电抛光网格桥架-适用于不锈钢材质表面处理。

喷塑网格电缆桥架-适合于需要彩色的场合。

3.网格桥架命名规则如下：CM50-宽度-长度-直径-表面处理

宽度：从 50mm 到 900mm；

长度：从 300mm到 3000mm；

直径：从 3.8mm 到 6mm；

表面处理：EZ电镀锌，HDG热镀锌， PC喷塑，SS304不锈钢，SS316不锈钢，SS316L不锈钢。

例如：

CM50-100-3000-5-EZ表示电镀锌，高 50， 宽100,，长3米，丝径5mm
